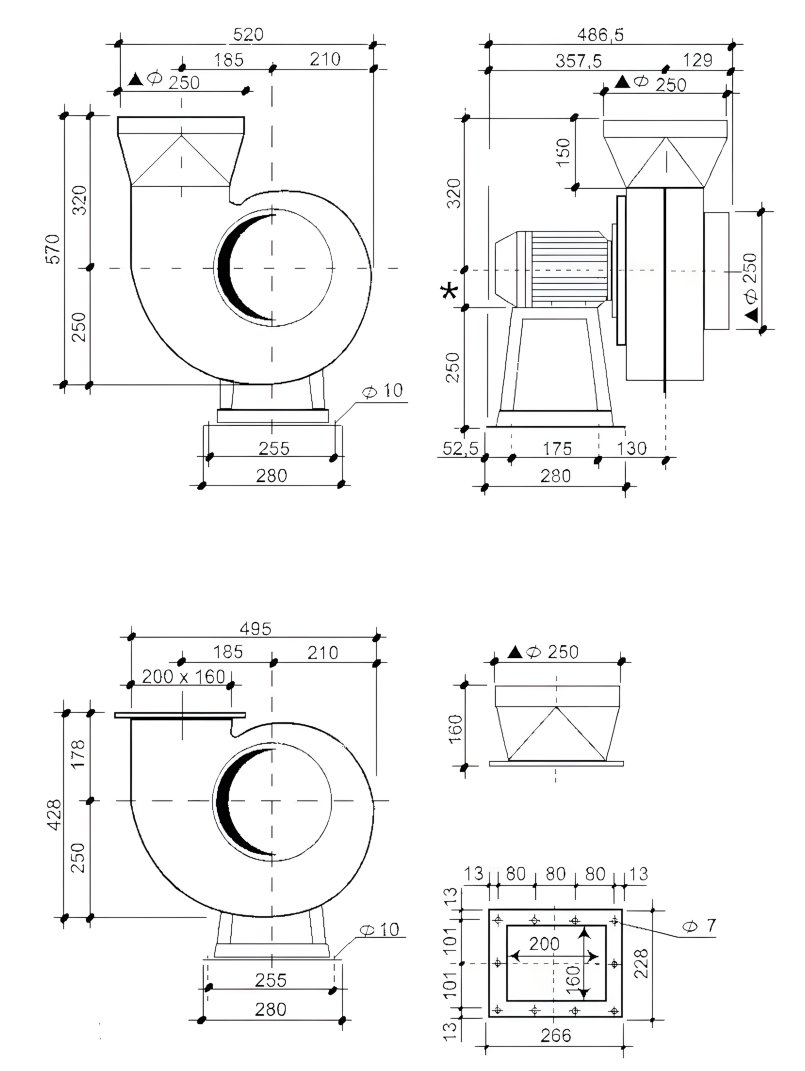

LVU‑250 er designet til laboratorier, undervisningsinstitutioner, kemiske arbejdspladser og andre miljøer, hvor udsugning skal være både sikker, stabil og kemikalieresistent. Kombinationen af stærke materialer, præcis styring og høj driftssikkerhed gør den til et af de mest pålidelige valg på markedet.

Den indbyggede frekvensomformer giver en jævn og præcis regulering af luftmængden – helt upåvirket af trykvariationer eller kanalmodstand. Det betyder konstant undertryk i stinkskabet og en mere sikker arbejdsplads.

Ved en løsning med 1 stinkskab til 1 ventilalor er det oplagt, at frekvensomformeren styres direkte fra stinkskabet. Er der flere stinkskabe på samme udsugning, indættes motorspjæld, der kan fordele luftflowet mellem stinkskabene.

Styring af luftflow

Stinkskabet skal have et styresystem, der automatisk regulerer luftmængden, så brugeren altid er beskyttet. I laboratorier er det afgørende, at luftmængden kan ændres meget hurtigt - og det kræver en speciel type ventilator/motorspjæld.

Sådan fungerer det

• Systemet måler, hvor højt lugen står, og tilpasser luftmængden, så der altid suges mindst 0,5 m/s gennem åbningen.

• Hvis ingen står ved skabet i 10 minutter, sænkes luftmængden til 0,3 m/s for at spare energi.

• Når en person igen står foran skabet, går det automatisk tilbage til 0,5 m/s.

Betjeningspanelet placeres på stinkskabet, så ventilationen kan startes og stoppes, og der kan vælges:

• Normal drift

• Energisparetilstand

• Nødventilation/forceret drift (gul lampe lyser, alarm aktiveres).


Alarmer

• Hvis luftmængden bliver for lav, kommer der lyd og blinkende rød lampe.

• Lydalarmen kan slås fra kortvarigt.

• Hvis lugen åbnes for højt, udløses også alarm.

• Ved strømsvigt giver systemet rød lampe og 1 minut lydalarm via batteribackup.


Indblæsning af erstaningsluft

Ved en soloinstallation med kun 1 stinkskab, kan erstatningsluft blæses ind i lokalet som en fast luftmængde eller styret af stinkskabets 0-10 v signal.

Her skal du bruge en ventilator med samme kapacitet, men med lavere tryk og mere rolig indblæsning. Den kombineres normalt med et filter og en varmeflade.

Et standard stinkskab kræver typisk:

• 400–900 m³/h ved normal drift

• 1000–1500 m³/h ved maksimal ventilation

• Tryktab gennem skab + kanaler: ofte 150–350 Pa

Hvis ventilatoren ikke kan levere disse værdier samtidig, er den for lille.

Hvis du har:

• Lange kanaler

• Mange bøjninger

• Små dimensioner

• Kulfilter / lyddæmpere / brandspjæld

…så stiger modstanden. Hvis ventilatoren ikke kan holde stabilt undertryk, bliver anlægget for lille.

Det er et tydeligt tegn på, at ventilatoren ikke har mere at give.

• VAV 100 % åben = ventilator er for lille

• VAV 40–70 % åben = normalt

• VAV 20–40 % åben = ventilator er rigelig

Hvis du får:

• Rød blink

• Lydalarm

• “For lav lufthastighed”

…selvom lugen står korrekt, har ventilatoren sandsynligvis underdimensioneret.

MAX skal kunne give markant øget luftmængde. Hvis det ikke sker → ventilatoren er for lille.

Hvis motoren konstant ligger på fuld belastning:

• Højere slid

• Støj

• Risiko for overophedning

• Ingen reservekapacitet

…så er anlægget for lille til opgaven.
